电力调整器控制原理是怎样的?

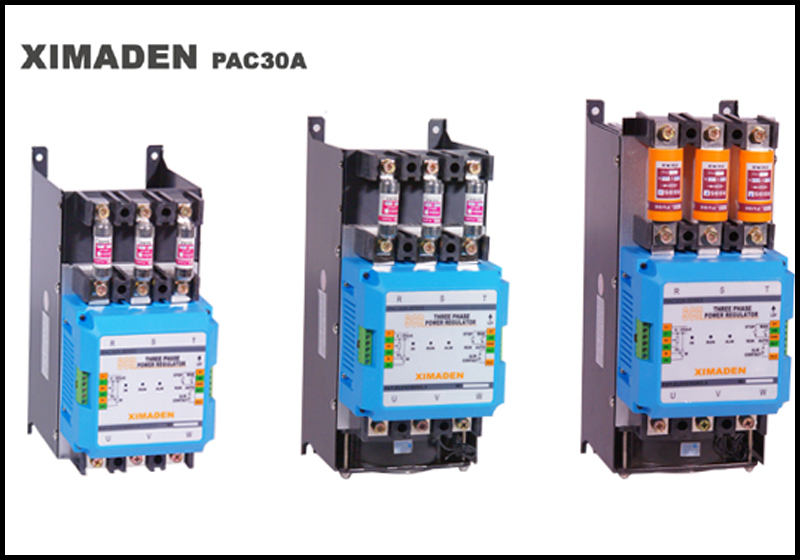

电力调整器是应用晶闸管(又称可控硅)及其触发控制电路用于调整负载功率的盘装功率调整单元。现在更多的是运用数字电路触发可控硅实现调压和调功。


三相晶闸管闭环技术可控硅调压器采用移相触发控制方式,输出电压、电流或功率连续可调,具有恒电压、恒电流或恒功率的特性。三相晶闸管闭环技术触发板的原理框图,其控制原理为一个典型的双闭环控制,电流环为内环,电压环为外环。现以调压器的“恒电压控制特性”来介绍其控制原理。 调节过程如下:给定信号(Ug)、电压反馈信号(Uf)、电流反馈信号(I f)

当由于某种原因使调压器输出电压降低时(如电网电压降低):(Ug-Uf)↑ → UO↑ → Uy↑ → α↓ → 调压器输出电压U↑*后达到Uf与Ug相互平衡,调压器输出稳定电压。
