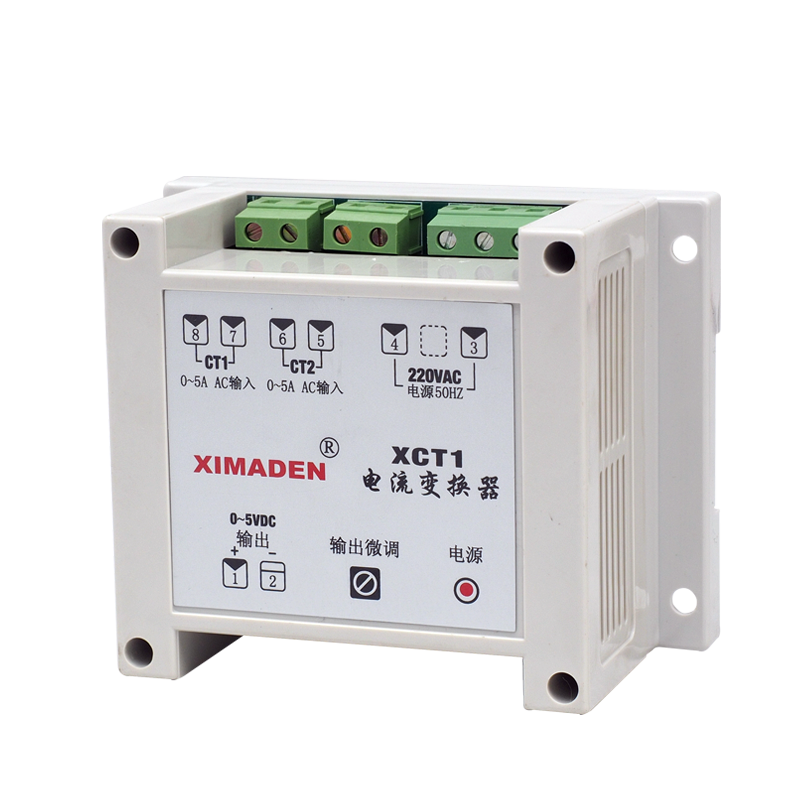

主要技术指标输入:0~5A AC 检测环:5A电流互感器两个 过线圈数:单圈输出:0~5V DC ******输出电流:<5mA 2K负载转换精度:不大于满量程的3% 内部输出幅度调整范围:0%~100%指示灯:红色LED的电源指示 应用方式:测量三相负载平均电流 电源:220VAC 50HZ 3W 保险:0.5A
一.主要技术指标
输入:0~5A AC 检测环:5A电流互感器两个 过线圈数:单圈
输出:0~5V DC ******输出电流:<5mA 2K负载
转换精度:不大于满量程的3% 内部输出幅度调整范围:0%~100%
指示灯:红色LED的电源指示 应用方式:测量三相负载平均电流 电源:220VAC 50HZ 3W 保险:0.5A

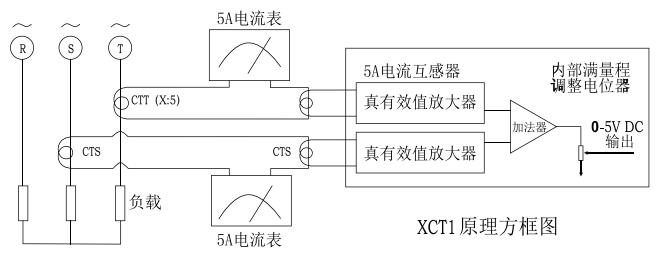

二.工作原理图
应用例

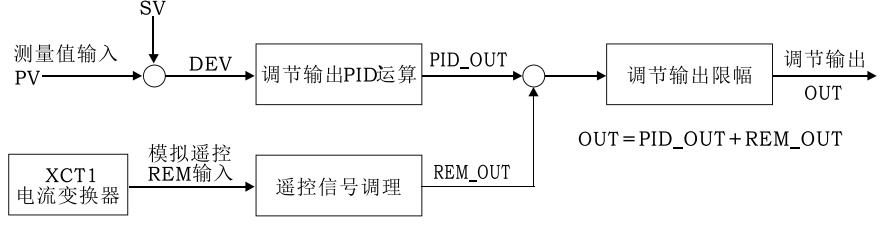

使用于岛电精度仪表SR253、SR23 精密调节输出电流反馈.SR253 提供了模拟遥控作为外部控制输入,与调节输出 1 的 PID 运算结果相加或相减,参与调节输出 1 的控制。在精密温度调节中,可将三相负载电流通过 XCT1 实现负反馈。与之配合还需设置如下参数:范围(REM Sc_L,Sc_H)、比例系数(REM P.B)、线性延时时间(REM Time)。模拟遥控输入控制框图如图:
REM_OUT1={REM(input)-(Sc_H+ Sc_L)/ 2}/(Sc_H -Sc_L)×P.B[%]
