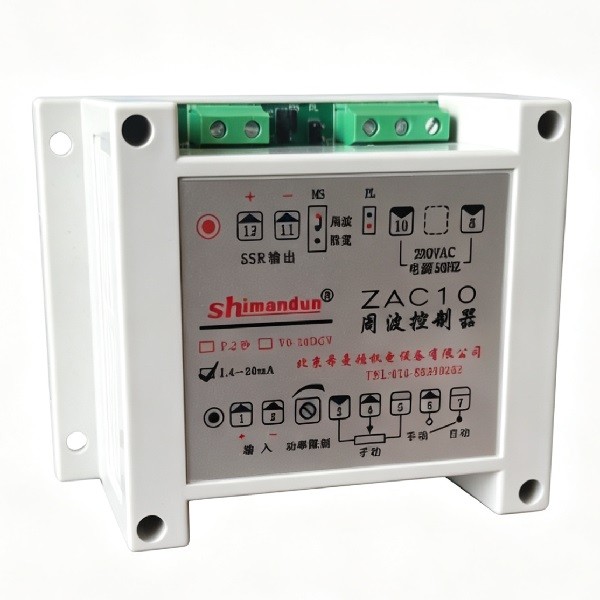

ZAC10周波控制器

一、ZAC10周波控制器概述：

结合岛电温控控制器（温控表），补充硬件构成、接线、基础操作、常见故障、调试，按需取用。

二、整体构成（温控控制器整套）

1、主机（温控表本体）：核心，采集温度、PID运算、输出控制

2、测温传感器

热电偶（K/J/S/T型）：高温工况

Pt100铂电阻：中低温、高精度

3、执行元件

固态继电器SSR：配合电压输出型温控表，控温平滑

交流接触器/继电器：大功率加热负载

可控硅调功/调压模块：模拟量4-20mA输出配套

4、辅助配件：报警指示灯、蜂鸣器、空气开关、接线端子

三、通用接线（岛电主流SR/SRS/FP系列）

1、电源端子

交流供电：L火线、N零线（多数机型 100~240V AC 宽电压）

区分：电源端子 ≠ 输入/输出端子，严禁接混

2、传感器输入（热电偶 / Pt100）

热电偶：区分正负极，红+黑-，极性接反显示乱码/负数

Pt100（三线制）：两根同色短接端、一根单独端，按仪表标识接，三线接法补偿线路电阻误差。

3、控制输出（3种常用）

a.SSR驱动输出（电压脉冲 0/12V）

直接接固态继电器控制端，无源脉冲输出，无需外接电源。

b.继电器触点输出

无源开关量，串联在接触器线圈回路里，带强电务必做好绝缘。

c.模拟量输出（4~20mA / 0~10V）

接调功器、变频器、外置调节器，信号正负不能反。

4、报jing输出

两路独立报jing触点，可接指示灯、蜂鸣器，支持上限、下限、偏差报jing。

四、基础操作（通用面板逻辑）

岛电全系操作逻辑相近，以SR93/SR94为例：

1、基本按键

SET：进入参数菜单/确认保存

▲▼：增减数值、切换参数

◀▶：切换数位/切换页面

2、日常界面

PV：实际温度（测量值）

SV：设定温度（目标值）

3、常用基础设置

1、直接按上下键修改 SV 设定温度（日常最常用）

2、自整定AT：首次接线/更换负载，开启AT自整定，仪表自动计算PID参数，控温更稳（运行中长按AT键启动，闪烁即正在整定）

3、传感器类型：菜单内选择 K/J/T/Pt100 等，选错会温度严重偏差。

五、关键参数简要说明

PID：比例、积分、微分，决定升温快慢、是否超温、恒温稳定性

AT自整定：新手优先用，不用手动调PID

报jingAL：设置超温报jing值、报jing方式

量程：匹配传感器测温范围

六、常见故障与排查

1、PV显示 LL/HH

传感器断线、接线脱落、传感器类型选错。

2、温度显示负数/跳动

热电偶正负极接反，或线路受强电干扰。

3、温度到了还一直加热（不停机）

输出继电器粘连、SSR击穿、参数逻辑错误。

4、温度达不到设定值

负载功率不足、PID参数偏弱、自整定未完成。

5、频繁超温、震荡

关闭手动PID，重新执行AT自整定。

七、选型补充（控制器搭配建议）

小型烘箱、实验设备：SR1/SR3 48×48 小表 + K型热电偶 + SSR

工业炉、烘箱、常规设备：SR93/SR94 96×96 标准表

需要多段升温曲线（程序控温）：选FP系列程序温控器

多温区同时控制：MR13多回路控制器
