一、固态继电器散热器概述：

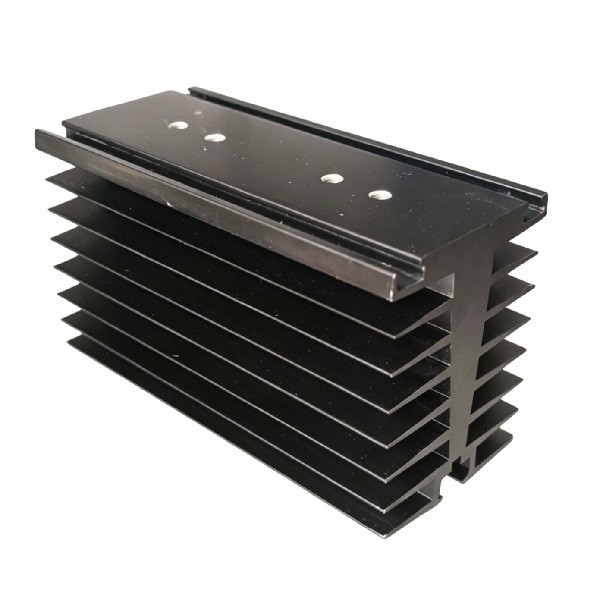

散热器=铝型材散热片+安装附件，是SSR必备的“降温底座”，10A以上必须配，50A以上建议加风扇，否则极易过热烧毁。

二、材质与类型（工业主流）

材质：6063铝合金（最常用），导热好、轻、便宜；黑色阳极氧化散热效率更高。

按冷却方式分：

自然冷却（被动）：靠鳍片散热，≤30A用；型号常见 F-40/F-50/F-60。

强制冷却（主动）：铝散热器+DC24V风扇，50–100A用；型号 A-125/E-70。

三相专用：E/G/H型，可装3只SSR，适合三相调功器。

大功率（≥160A）：超大散热器+双风扇或水冷。

三、选型（电流→型号，直接照抄）

≤5A：无需散热器（小功率）。

5–12A：F-40（50mm高），自然冷却。

12–25A：F-60（95mm高），自然冷却。

25–50A：A-125，自然冷却；或加24V风扇。

50–100A：E-70/G-220 + 24V风扇。

≥100A：三相专用散热器 + 双风扇 + 75℃温控开关。

四、关键参数：

热阻（Rθ）：越低越好；自然冷却 ≤1.5℃/W，强制冷却 ≤0.5℃/W。

表面积经验公式：表面积(cm²)≥电流(A)×100（如30A≥3000cm²≈A4纸）。

重量参考：散热器重量 > SSR重量×5倍，用料足更安全。

五、安装“生死3点”（90%烧机因安装错）

1、接触面：SSR底板与散热器清洁无油污，薄涂导热硅脂（0.1mm），全覆盖。

2、安装方向：鳍片必须竖直（热空气上升）；平躺安装散热效率降70%。

3、紧固：螺丝对角均匀拧紧，避免翘边；柜内留≥50mm上下风道。

六、常见型号：

单相小功率：F-40、F-50、F-60

单相大功率：A-125、SRQZ1-110

三相专用：E-70、G-220、H-150

风扇：DC24V 0.15A，静音25dB
